Introdução do produto

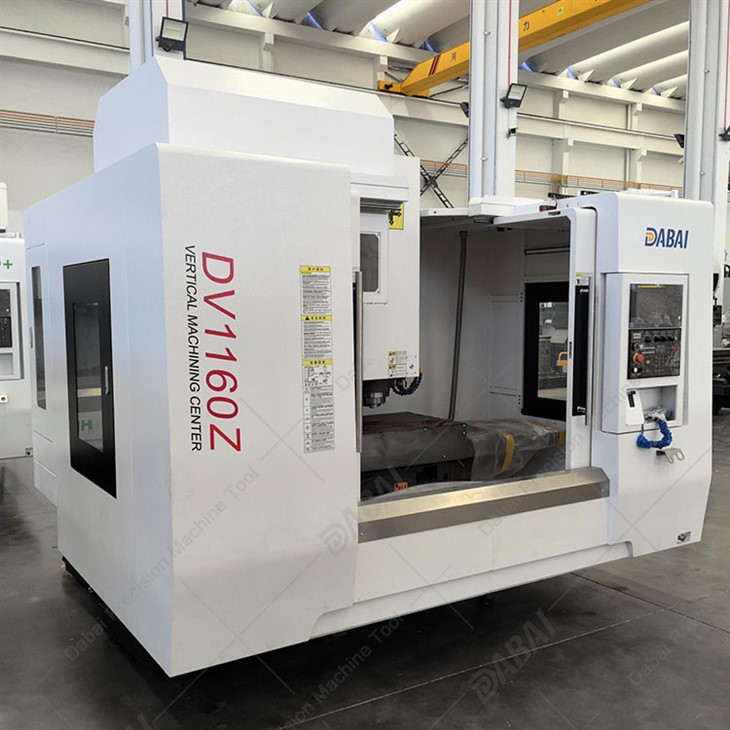

O Centro de Usinagem Vertical CNC DV1160L/Z é um centro de usinagem vertical de alta-precisão e alta{2}}rigidez projetado para processar peças complexas de médio e grande porte. Adequado para moldes aeroespaciais, automotivos, máquinas de precisão e outros campos, o CNC vertical oferece suporte ao processamento integrado de vários-processos, melhorando significativamente a eficiência da produção.
Parâmetros Técnicos
|
Modelo de Produto |
DV1160L/Z |
||
|
Faixa de processamento |
Curso para esquerda e direita (X) |
milímetros |
1100 |
|
Curso dianteiro e traseiro (Y) |
milímetros |
600 |
|
|
Curso para cima e para baixo (Z) |
milímetros |
600 |
|
|
Distância da face final do fuso ao centro da mesa |
milímetros |
120-720 |
|
|
Distância entre o centro do fuso e a superfície de montagem da corrediça da guia da coluna |
milímetros |
650/635 |
|
|
Bancada de trabalho |
Dimensão da bancada (Largura * Comprimento) |
milímetros |
1200 * 600 |
|
Carga máxima |
kg |
800 |
|
|
Slot T-da tabela (Nº Tamanho * Espaçamento) |
5-18 * 100 |
||
|
Fuso |
Furo cônico do eixo (modelo/tamanho de montagem) |
BT40φ150 |
|
|
Modo de direção |
Cinto |
||
|
Velocidade do fuso |
rpm |
8000 |
|
|
Potência (nominal / máx.) |
kW |
11/15 |
|
|
Torque (nominal/máx.) |
Nm |
52.5/95.5 |
|
|
Velocidade de alimentação |
Alimentação rápida do eixo X/Y/Z |
m/min |
36/36/32 |
|
Avanço de corte do eixo X/Y/Z |
mm/min |
1-20000 |
|
|
Revista de ferramentas |
Capacidade do carregador tipo/ferramenta |
Tipo de disco/24T |
|
|
Tamanho máximo da ferramenta (diâmetro total da ferramenta/diâmetro/comprimento da ferramenta adjacente vazia) |
milímetros |
φ80/φ150/300 |
|
|
Peso máximo da ferramenta |
kg |
8 |
|
|
Precisão |
Precisão de posicionamento de três{0}}eixos (curso completo) |
milímetros |
0.008 |
|
Precisão de posicionamento de repetição de três eixos-(curso completo) |
milímetros |
0.005 |
|
|
outro |
Fonte de energia |
KVA |
25 |
|
Pressão da fonte de ar |
MPa |
0.65 |
|
|
Peso completo da máquina |
T |
5.5/7.5 |
|
Recursos do produto
Fundições de alta-resistência:Adotando o forno elétrico americano de média-frequência Yingda para fusão e fundição, após testes de precisão por espectrômetros, testadores de dureza, etc., a resistência estrutural e o design das nervuras de reforço são otimizados para garantir alta rigidez.
Estrutura de cama estável:Base tipo caixa-+ coluna de grande vão-em formato "humano"-, levando em consideração a resistência estrutural e a retenção de precisão-de longo prazo.
Otimização de corte pesado:4-base de trilho + design de trilho de grande extensão para melhorar a estabilidade de corte pesado.
Sistema de trilho guia de precisão:Trilhos de guia lineares importados do eixo XY, trilhos de guia deslizantes do eixo Z.
Transmissão de alta-precisão:Parafuso de esfera com-porca dupla + pré-tensionamento de rolamento importado-para compensar a deformação térmica; acionamento direto de três{3}}eixos para melhorar a eficiência da transmissão.
Configuração padrão
1. Sistema CNC: FANUC Oi-MF Plus
2. Unidade de eixo acionada por correia BT40-150-8000rpm
3. 24-Trocador automático de ferramentas (ATC)
4. Resfriamento de água da peça de trabalho + sistema de resfriamento de ar
5. Dispositivo-integrado para remoção de cavacos de lavagem traseira
6. 3-Luz de torre colorida e luz de trabalho de máquina
7. Pistola de refrigeração e pistola de ar
8. Proteção total do gabinete
9. Sistema de balanceamento de nitrogênio no eixo-Z (opcional)
*Consulte-nos para máquinas de trilho rígido de três{0}}eixos
*Para configuração de parâmetros específicos, consulte o "Acordo Técnico"
Sobre nós
Dabai Precision Machine Tool (Jiangsu) Co., Ltd. é especializada em pesquisa e desenvolvimento, design e fabricação de máquinas-ferramenta CNC. Com uma equipe principal com mais de uma década de experiência no setor e incorporando tecnologias avançadas de fabricação europeias e americanas, garantimos precisão e confiabilidade de padrão-internacional. Nossas modernas instalações de 4.000㎡ abrigam duas oficinas padronizadas equipadas com equipamentos de usinagem de alta-precisão e linhas de produção inteligentes. A empresa é certificada pelas normas ISO 9001, ISO 14001 e ISO 45001 e detém 18 patentes de modelos de utilidade. Se você precisar deste cnc vertical DV1160L/Z, entre em contato conosco.
